LCD用偏光板の製造工場で異物不良が72%削減
高機能フィルム製造工場での事例
液晶ディスプレイ (LCD) 用偏光板の製造工場において、製品への異物付着を抑えることができずに問題となっていました。 ブランキング工程の打ち抜き時には、製品は強力に静電気を帯びてしまいます。そして打ち抜き時に出るカスも当然静電気を帯びています。そのため、製品の打ち抜き工程において、大量の打ち抜きカスおよび浮遊異物が製品に吸い寄せられて付着してしまっていたのです。これにより異物不良が多発し、対策が急務でした。 |

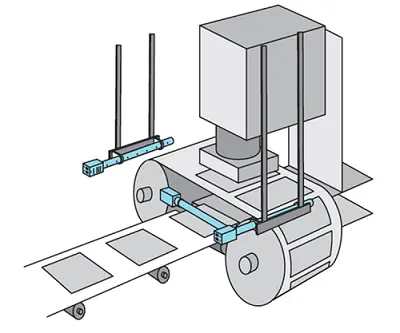

対策のためには、ブランキング工程で発生する強力な静電気を瞬間的に除去しつつ、飛散する打ち抜きカスや浮遊異物の静電気も同時に除去する必要があります。打ち抜き部近傍へバートリンクを設置すると共に、ブランキング工程全体をイオン空間とすべく空間トリンクを導入しました。こうして、製品、打ち抜きカス、環境異物の全てから静電気が除去された結果、 異物付着が激減し工程全体で異物不良を72%も削減することができました。
